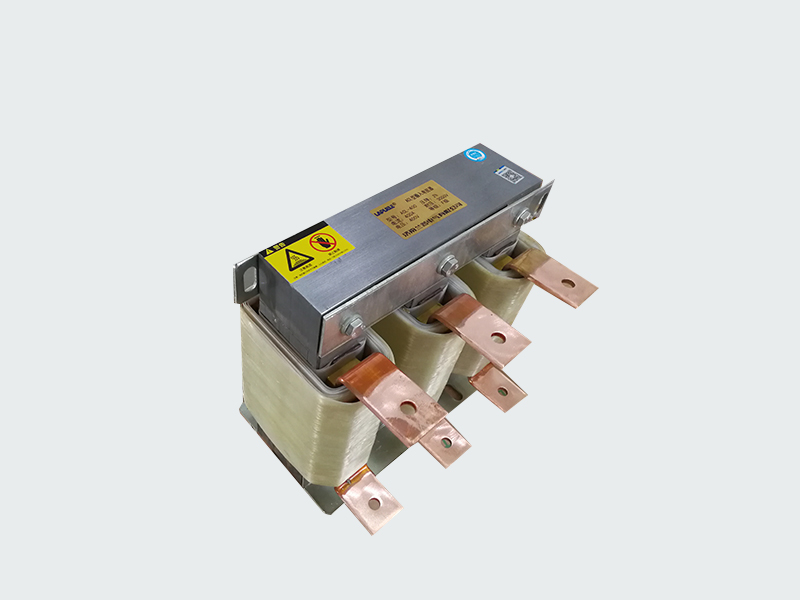

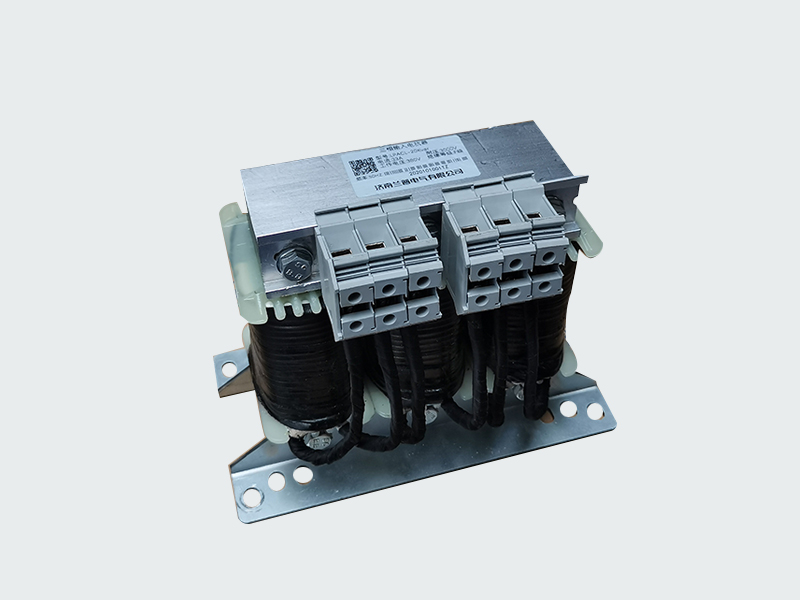

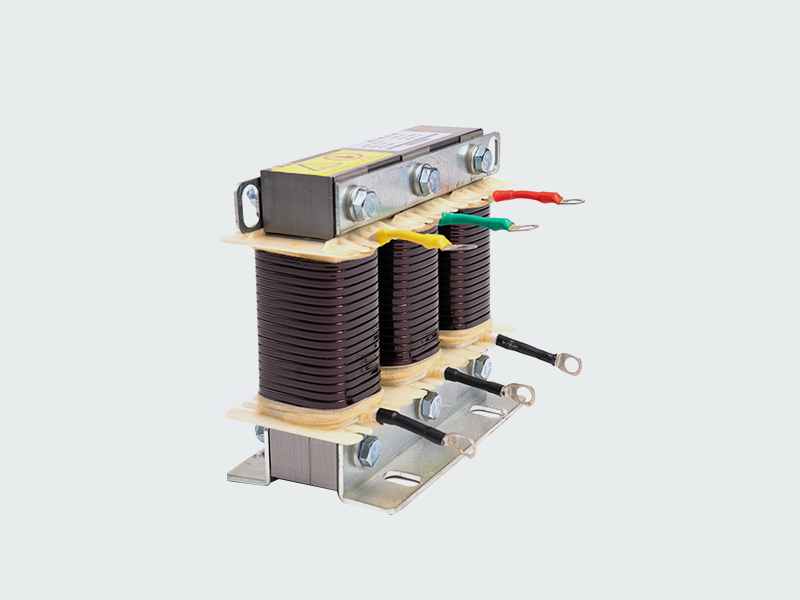

變頻器調速適配的進線電抗器
本產品采用優質進口矽鋼片和優質銅線經先進工藝精制而成， 具有體積?。粶厣?；無噪音等特點。通常安裝在變頻器直流調速器的輸入端，可以抑制變頻器產生的諧波向電網傳遞，減少變頻產生的諧波對其他原件的干擾，改善電網的質量，提高功率因數，并限制電網電壓的異常波動和電網上的沖擊電流， 平仰波形，減少對變頻的影響
降壓電機的噪音，降低渦流耗
降低輸入高次諧漢波
用于平滑濾波，降低瞬變電壓dv/dt，延長電機壽命保護變頻器內部的功率開關器件
電源對其他設備有明顯的干擾（干擾、過壓）
電源相間電壓不平衡＞額定電壓1.8%
阻抗極低的線路（動力變壓器為變頻器頻定額定值的10倍多） ?在一條線路上為減小線電流而安裝的大量變頻器
使用cosΦ（功率因數）校正電容或功率因數校正單元
?
壓降：2%~1%
額定工作電壓：660V/380V
抗電強度：鐵芯-繞組2500VAC/50Hz/10mA/60s無飛弧擊穿； 絕緣電阻：鐵芯-繞組1000VDC，絕緣值≧100MΩ
電抗器噪音：小于35dB（與電抗器水平點1米測試） 溫升小于60K、絕緣等級F級以上
產品執行標準：IEC289:1987電抗器
GB1094.6-2011電抗器（eqvIEC289:1987)

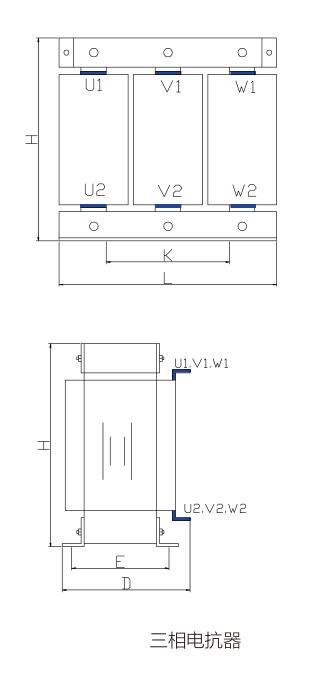

規格型號 | 適配功率(KW) | 額定電流(A) | 壓降 | 絕緣等級 | 外形尺寸L×H×D | 安裝尺寸K×E | 孔徑 |
LPACL-8 | 0.75（1.5） | 8 | 2%-4% | F.H | 150×80×140 | 75×60 | 6 |
LPACL-10 | 2.5 | 10 | 2%-4% | F.H | 150×80×140 | 75×60 | 6 |
LPACL-10 | 3.7（4.0） | 10 | 2%-4% | F.H | 150×80×140 | 75×60 | 6 |
LPACL-15 | 5.5 | 15 | 2%-4% | F.H | 150×80×140 | 75×60 | 6 |
LPACL-20 | 7.5 | 20 | 2%-4% | F.H | 180×140×140 | 85×75 | 6 |
LPACL-30 | 11 | 30 | 2%-4% | F.H | 180×140×140 | 80×70 | 6 |
LPACL-40 | 15 | 40 | 2%-4% | F.H | 230×140×170 | 112×70 | 6 |
LPACL-50 | 18.5 | 50 | 2%-4% | F.H | 230×140×170 | 112×70 | 6 |
LPACL-60 | 22 | 60 | 2%-4% | F.H | 230×140×170 | 112×70 | 6 |
LPACL-80 | 30 | 80 | 2%-4% | F.H | 230×150×170 | 112×70 | 6 |
LPACL-110 | 37 | 110 | 2%-4% | F.H | 230×150×170 | 112×80 | 6 |
LPACL-120 | 45 | 120 | 2%-4% | F.H | 230×150×170 | 112×80 | 6 |
LPACL-150 | 55 | 150 | 2%-4% | F.H | 240×170×210 | 130×115 | 10 |
LPACL-200 | 75 | 200 | 2%-4% | F.H | 240×170×210 | 130×115 | 10 |
LPACL-250 | 90 | 250 | 2%-4% | F.H | 240×180×270 | 130×115 | 10 |
LPACL-280 | 110 | 280 | 2%-4% | F.H | 240×180×270 | 130×115 | 10 |
LPACL-300 | 132 | 300 | 2%-4% | F.H | 240×180×270 | 130×115 | 10 |
LPACL-400 | 160 | 400 | 2%-4% | F.H | 320×230×230 | 190×130 | 10 |
LPACL-450 | 187 | 450 | 2%-4% | F.H | 340×250×280 | 190×135 | 10 |
LPACL-500 | 200（220） | 500 | 2%-4% | F.H | 340×260×270 | 190×135 | 10 |
LPACL-600 | 250（280） | 600 | 2%-4% | F.H | 350×260×290 | 190×140 | 10 |
LPACL-800 | 315 | 800 | 2%-4% | F.H | 350×270×310 | 190×140 | 10 |
LPACL-1000 | 400 | 1000 | 2%-4% | F.H | 390×250×360 | 230×150 | 10 |
