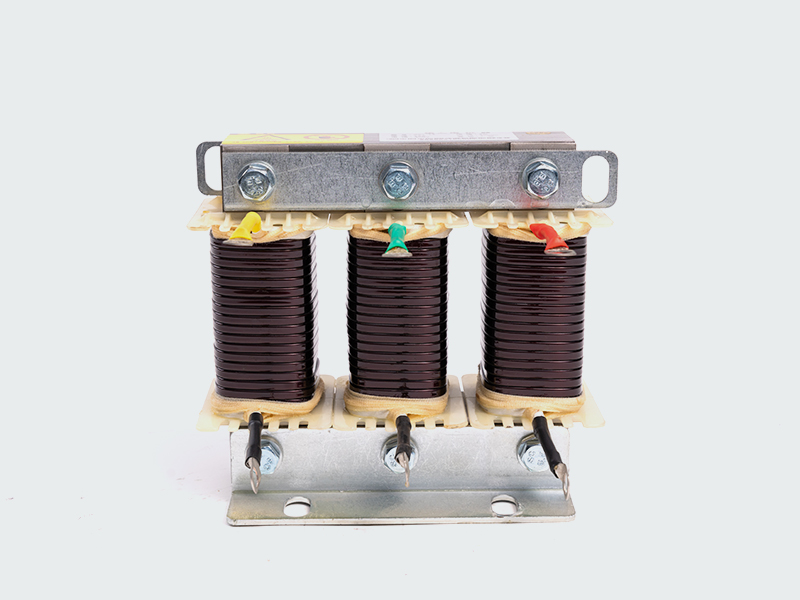

變頻器調速適配的出線電抗器
本產品采用優質進口矽鋼片和優質銅線經先進工藝精制而成，具有體積??；溫升低；無噪音等特點。通常安裝在變頻器直流調速器的輸出端，用于限制變頻器與電機連接電纜的容性充電電流鈍化變頻器輸出的PWM 波的電壓上升率。提高功率因數，改善電網質量，平抑波形，是變頻與電機之間的重要原件之一。
降壓電機的噪音，降低渦流耗
降低輸入高次諧漢波造成的漏電流
用于平滑濾波，降低瞬變電壓dv/dt，延長電機壽命保護變頻器內部的功率開關器件
出線電抗器配套在變頻器和電機之間使用，變頻器和
電機連接的電纜線較長時需要添加只出線電抗器，可以提高功率因數，降低電機的絕緣材料的溫升，濾除電纜中諧波干擾，提高電機的使用壽命。
?
壓降：2%~1%
額定工作電壓：660v/380v/50Hz
抗電強度：鐵芯-繞組2500VAC/50Hz/10mA/60s 無飛弧擊穿；
絕緣電阻：鐵芯-繞組1000VDC，絕緣值≧100M甌
電抗器噪音：小于35dB（與電抗器水平點1米測試） 溫升小于60K、絕緣等級F級以上
產 品 執 行 標 準 ： IEC289:1987電抗器
GB1094.6-2011電抗器（eqvIEC289:1987)
規格型號 | 適配功率(KW) | 額定電流(A) | 壓降 | 絕緣等級 | 外形尺寸L×H×D | 安裝尺寸K×E | 孔徑 |
LPOCL-10 | 2.5 | 10 | 2%-4% | F.H | 150×80×140 | 75×60 | 6 |
LPOCL-10 | 3.7（4.0） | 10 | 2%-4% | F.H | 150×80×140 | 75×60 | 6 |
LPOCL-15 | 5.5 | 15 | 2%-4% | F.H | 150×80×140 | 75×60 | 6 |
LPOCL-20 | 7.5 | 20 | 2%-4% | F.H | 180×140×140 | 85×75 | 6 |
LPOCL-30 | 11 | 30 | 2%-4% | F.H | 180×140×140 | 80×70 | 6 |
LPOCL-40 | 15 | 40 | 2%-4% | F.H | 230×140×170 | 112×70 | 6 |
LPOCL-50 | 18.5 | 50 | 2%-4% | F.H | 230×140×170 | 112×70 | 6 |
LPOCL-60 | 22 | 60 | 2%-4% | F.H | 230×140×170 | 112×70 | 6 |
LPOCL-80 | 30 | 80 | 2%-4% | F.H | 230×150×170 | 112×70 | 6 |
LPOCL-110 | 37 | 110 | 2%-4% | F.H | 230×150×170 | 112×80 | 6 |
LPOCL-120 | 45 | 120 | 2%-4% | F.H | 230×150×170 | 112×80 | 6 |
LPOCL-150 | 55 | 150 | 2%-4% | F.H | 240×170×210 | 130×115 | 10 |
LPOCL-200 | 75 | 200 | 2%-4% | F.H | 240×170×210 | 130×115 | 10 |
LPOCL-250 | 90 | 250 | 2%-4% | F.H | 240×180×270 | 130×115 | 10 |
LPOCL-280 | 110 | 280 | 2%-4% | F.H | 240×180×270 | 130×115 | 10 |
LPOCL-300 | 132 | 300 | 2%-4% | F.H | 240×180×270 | 130×115 | 10 |
LPOCL-400 | 160 | 400 | 2%-4% | F.H | 320×230×230 | 190×130 | 10 |
LPOCL-450 | 187 | 450 | 2%-4% | F.H | 340×250×280 | 190×135 | 10 |
LPOCL-500 | 200（220） | 500 | 2%-4% | F.H | 340×260×270 | 190×135 | 10 |
LPOCL-600 | 250（280） | 600 | 2%-4% | F.H | 350×260×290 | 190×140 | 10 |
LPOCL-800 | 315 | 800 | 2%-4% | F.H | 350×270×310 | 190×140 | 10 |
LPOCL-1000 | 400 | 1000 | 2%-4% | F.H | 390×250×360 | 230×150 | 10 |
